bepe·tec – Elektronikfertigung, die zuverlässig liefert

U1

Qualität, Zuverlässigkeit, Flexibilität

…und eine enge Kundenbetreuung sind Ihnen wichtig? Uns auch! Willkommen bei Ihrem Partner für hochwertige elektronische Baugruppen.

R5

RoHS-konforme Fertigung

Fertigung elektronischer Baugruppen nach europäischen RoHS-Richtlinien. Materialbeschaffung inklusive – Termine & Kosten im Griff.

C3

Termintreu & anpassungsfähig

Kurze Wege, schnelle Entscheidungen und flexible Kapazitäten – ideal für Klein- und Mittelserien.

Unser Leistungsversprechen

Wir kombinieren sauberes Handwerk mit stabilen Prozessen und kurzen Entscheidungswegen. Das Ergebnis: verlässliche Termine, saubere Lötstellen, nachvollziehbare Dokumentation – und ein Team, das erreichbar ist, wenn es darauf ankommt. Materialbeschaffung verstehen wir als Dienstleistung: durch gute Einkaufsbeziehungen, Alternativvorschläge bei Engpässen und transparente Preisgestaltung.

Leistungsspektrum im Überblick

SMD- & THT-Bestückung

SMD-Bestückung (SMT) und konventionelle THT-Bestückung – auch Mischbestückung

RoHS-Fertigung

RoHS-konforme Fertigung inkl. Reflow und Wellenlöten

Schablonendruck

Schablonendruck / Siebdruck für reproduzierbare Pastenaufträge

Nacharbeit

Selektive Nacharbeit & Handlötung für Sonderfälle und Kleinauflagen

Materialmanagement

Materialmanagement: Komplettbeschaffung oder Verarbeitung von Kundenmaterial

Verpackung & Logistik

Verpackung & Logistik: ESD-gerechte Verpackung, Etikettierung, Chargen-Infos

Dokumentation

Dokumentation: Fertigungsprotokolle, Erstmuster-Freigaben, Änderungsnachverfolgung

So arbeiten wir – Ihr Weg zur fertigen Baugruppe

Anfrage & Datencheck

Wir prüfen Unterlagen, klären Rückfragen und zeigen bei Bedarf Optimierungspotenziale (DFM/DFT) auf – z. B. Panelisierung, Fiducials, Testpunkte.

Angebot & Terminplan

Transparent, modular (mit/ohne Material), mit klarer Definition von Lieferumfang und Meilensteinen.

Beschaffung & Planung

Wir sichern Bauteile, schlagen Alternativen bei Engpässen vor und legen Lötprofile sowie Prüfkonzepte fest.

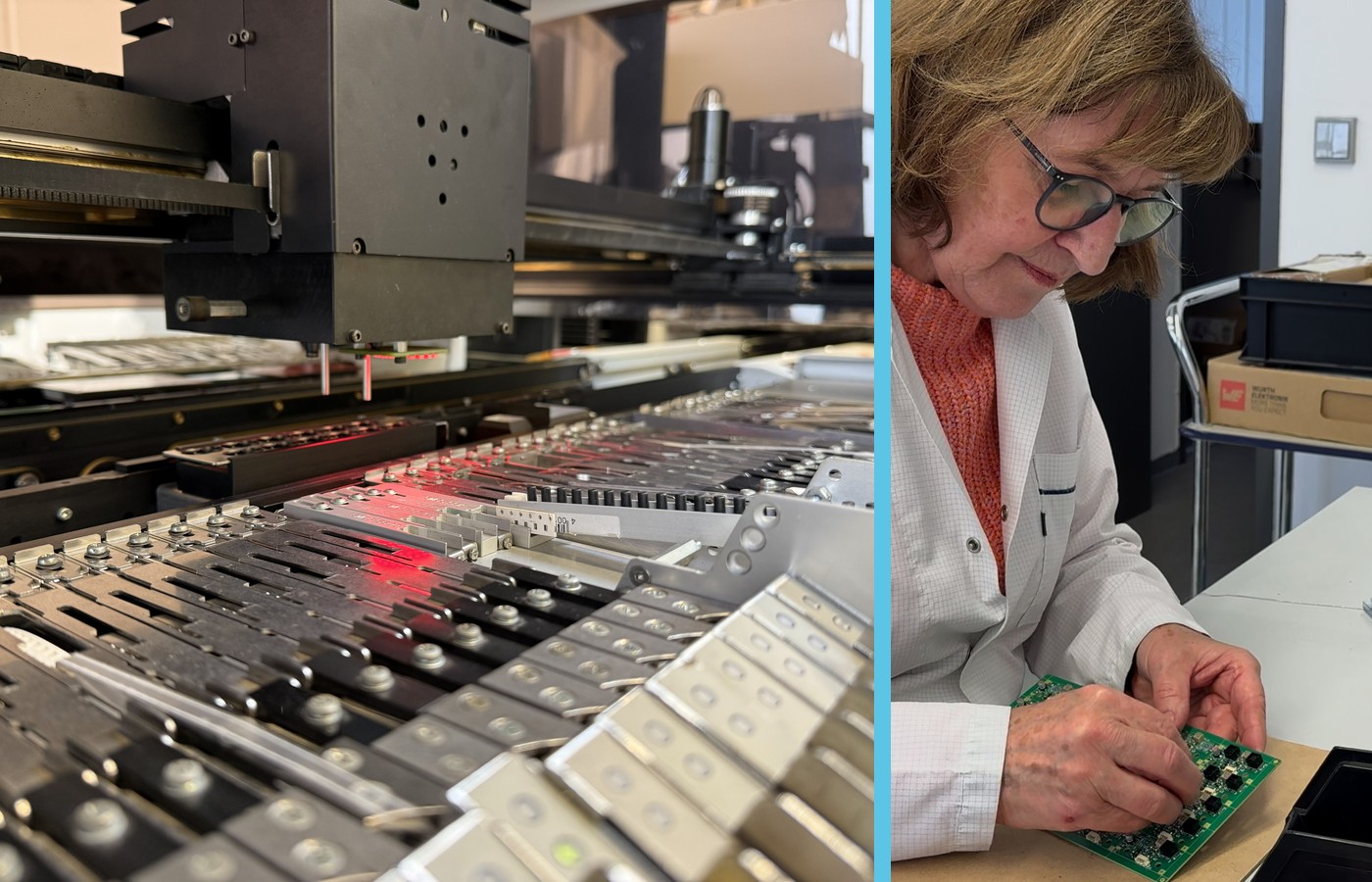

Fertigung

Pastendruck, Bestückung, Reflow bzw. Welle, Sichtprüfung/optische Kontrolle sowie definierte Nacharbeiten.

Abschluss & Versand

ESD-Verpackung, Etiketten nach Wunsch (z. B. Artikel-/Seriennummern), Übergabe der vereinbarten Dokumente.

Technische Ausstattung & Fertigungsfenster

Siebdruck / Schablonendruck

DEK260SA

Spannrahmen

QuattroFlex II 555 × 555, Vectorspannrahmen

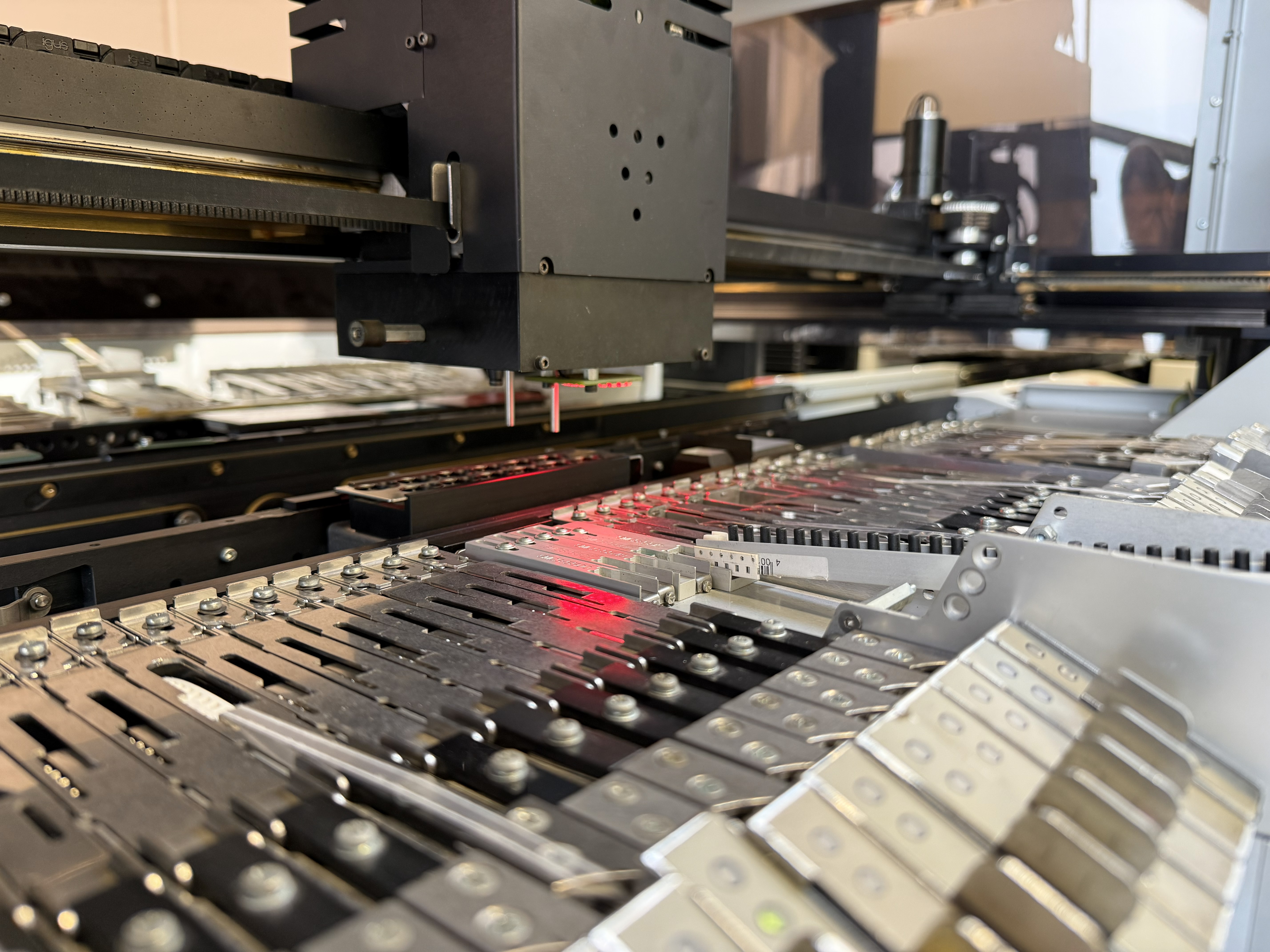

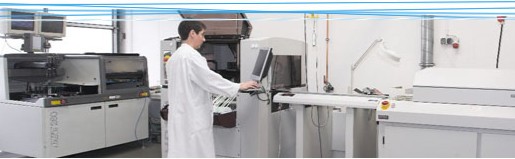

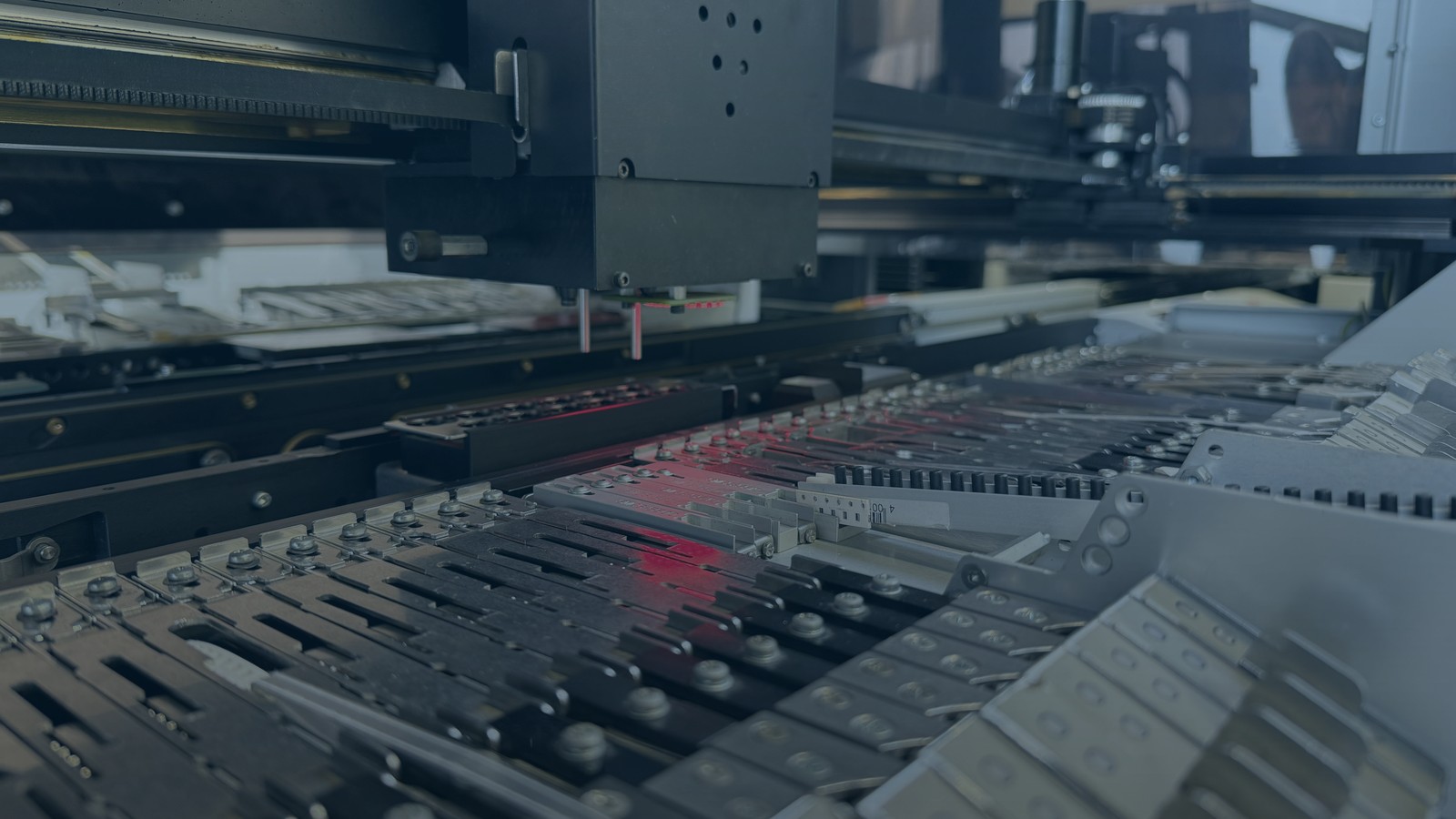

Bestückungslinie

DIMA HP110 – max. Leiterplatte: 300 mm × 450 mm

Bauteilgrößen

ab 0201/0402 bis 40 mm × 40 mm (QFP, QFN u. Ä.)

Inline-Reflow

DIMA Breeze, 8 Zonen (Top & Bottom), dokumentierte Lötprofile

Wellenlöten (RoHS)

ERSA

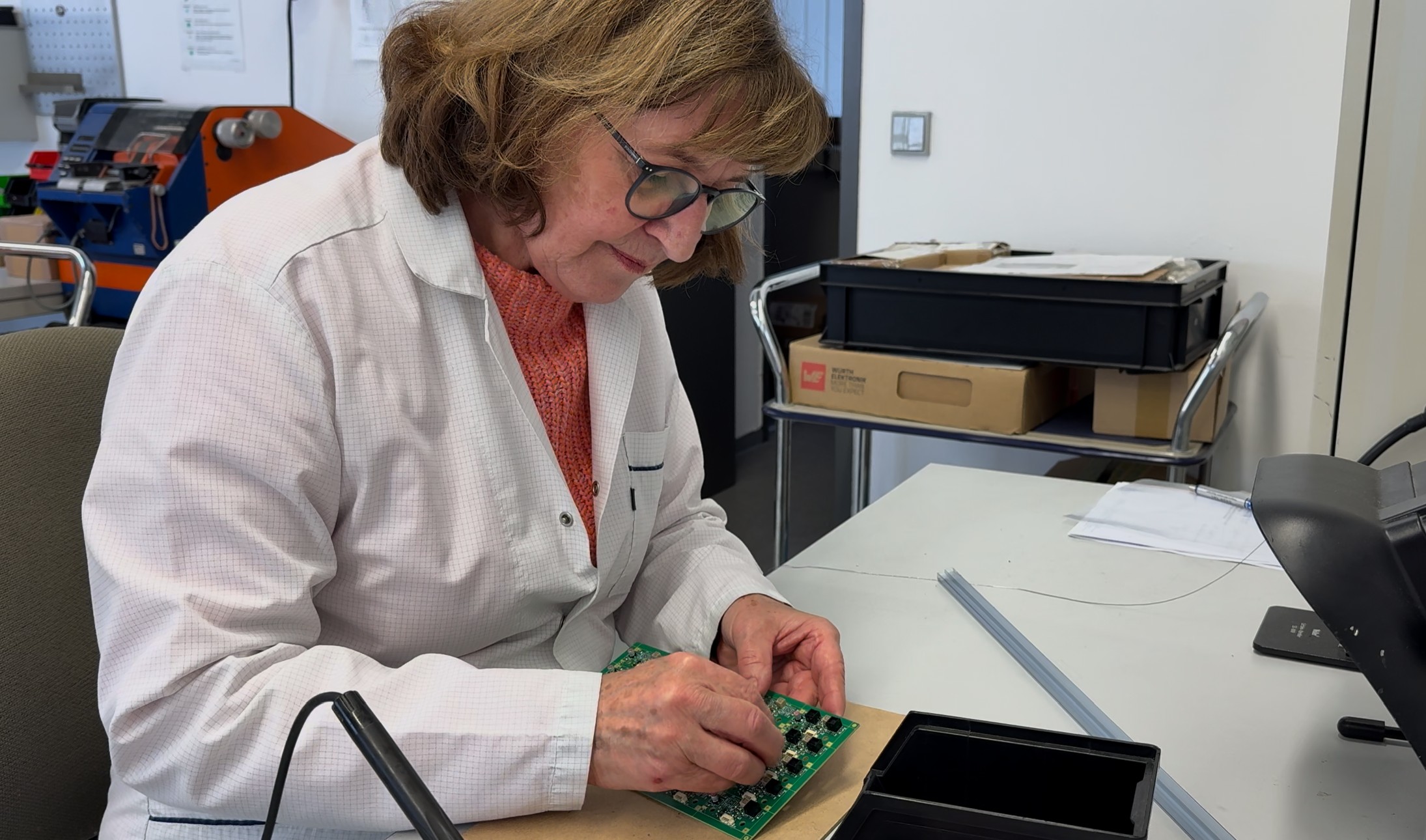

Nacharbeit

definierte Handlötprozesse, ESD-geschützt

Qualität, die wiederholbar ist

Prozesssicherheit: Wir arbeiten nach klaren Arbeitsanweisungen und orientieren uns an ISO- und IPC-Richtlinien (IPC-A-610).
ESD-Schutz: ESD-Arbeitsplätze, ESD-Verpackungen, Umgang mit MSD-Bauteilen nach definierten Zeiten/Temperaturen.
Dokumentation: Auf Wunsch Erstmuster-Prüfbericht (EMPB), Lötprofil-Mitschnitte, Chargen-Rückverfolgung.
Kontrolle: 100 % Sichtprüfung definierter Merkmale; erweiterte Prüfungen (z. B. AOI/Funktionsprüfung) nach Absprache.
Kontinuierliche Verbesserung: Regelmäßige Reviews von Ausschuss-/Nacharbeitsdaten und stabile Korrekturmaßnahmen.

Materialbeschaffung & Alternativen

Engpässe kosten Zeit. Deshalb denken wir Beschaffung mit:

Komplettservice: Wir übernehmen die Bauteilbeschaffung inkl. Disposition, Alternativtypen und Liefertermin-Abstimmung.
Kundenmaterial: Gerne verarbeiten wir beigestellte Teile – mit sauberer Wareneingangskontrolle und Bestandsabgleich.
Obsoleszenz-Management: Wir prüfen aktiv auf abgekündigte Teile und schlagen kompatible Alternativen vor (technische Gleichwertigkeit, Footprint, elektrische Parameter).

Daten & Anlieferung – so passen Ihre Unterlagen

1) Stückliste (BOM)

Designator (RefDes), Value, Gehäuse/Package
Hersteller & MPN (Manufacturer Part Number)
Alternativ-Teile (optional)
Bestückstatus (DNP/Do-Not-Place, falls vorhanden)

2) Fertigungsdaten

Gerber (RS-274X/X2) oder ODB++ – inkl. Lagenstack, Pasten-/Bestückseiten, Bohrdaten
Pick-and-Place/Centroid (CSV/TXT) mit X/Y, Rotation, Seite, RefDes, Package
Schablonendaten (falls kundenseitig): Apertures, ggf. Reduktionen, Riegel

3) Panelisierung & Markierungen

Nutzengröße passend zum max. PCB-Format (bis 300 × 450 mm)
Mindest-Stegbreiten und Ausbruch (z. B. Mousebites) definieren
Fiducials: 3 globale Fiducials je Seite, Ø ~1 mm, freier Bereich ≥ 3 mm
Tooling-Holes und Lotpasten-Keep-Outs an kritischen Stellen berücksichtigen

4) Prüf- & Testkonzept (optional)

Funktions- oder In-Circuit-Test über kundenseitige Adapter/Fixtures
Vorgaben zu Grenzwerten, Testskripten und Freigabekriterien

Branchen & Einsatzfelder

Unsere Kernstärke sind Klein- und Mittelserien mit hoher Varianz – ideal für: Industrie- und Gebäudeautomation, Mess-/Regeltechnik, Energie-/Ladelösungen, Sensorik, Kommunikations-/IoT-Anwendungen, Forschung & Entwicklung. Wichtig ist uns stets: reproduzierbare Qualität, saubere Dokumentation und verlässliche Kommunikation mit Ihrem Team.

Zusammenarbeit auf Augenhöhe

Wir glauben an Partnerschaften statt anonyme Tickets. Sie erhalten feste Ansprechpartner, regelmäßige Status-Updates und schnelle Rückmeldungen bei Änderungen. Kurze Wege bedeuten: Wenn Sie etwas anpassen müssen, reagieren wir zügig – ohne Reibungsverluste.

Häufige Fragen (FAQ)

Übernehmen Sie die komplette Materialbeschaffung?

Ja – inklusive Alternativvorschlägen bei Engpässen. Alternativ verarbeiten wir beigestelltes Material.

Welche Mindestmenge fertigen Sie?

Wir sind auf Klein- und Mittelserien spezialisiert; vom Prototyp bis zur stabilen Serie. Die wirtschaftlich sinnvolle Losgröße hängt von Layout, Bauteilen und Prüfaufwand ab.

Wie schnell können Sie liefern?

Die Durchlaufzeit ergibt sich aus Datenlage, Materialverfügbarkeit und Prozessschritten (z. B. Schablone, Prüfkonzept). Wir geben im Angebot einen realistischen Termin und halten Sie über Meilensteine auf dem Laufenden.

Fertigen Sie RoHS-konform?

Ja. Lötprozesse und verwendete Materialien sind auf RoHS-Konformität ausgelegt.

Unterstützen Sie DFM/DFT-Optimierung?

Gern. Wir geben frühzeitig Hinweise zur Fertigbarkeit, Panelisierung, Testpunkten und Bauteilwahl, um Kosten und Risiko zu senken.

Dokumentieren Sie die Fertigung?

Auf Wunsch liefern wir Erstmuster-Prüfberichte, Lötprofile, Prüfprotokolle und Chargeninformationen mit.
